ジュンフロン可動部用同軸ケーブル
可動部で使用できる５０Ω、７５Ω系同軸ケーブルです。 フッ素ポリマーの優れた電気特性と、高い機械寿命特性を兼ね備えています。

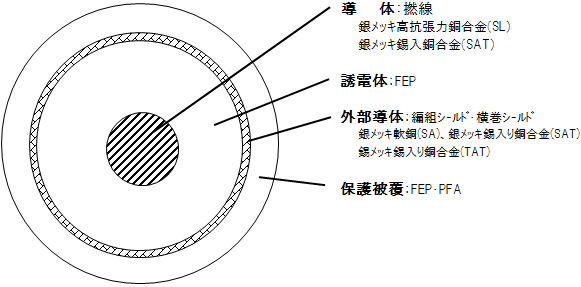

DFSシリーズ（FEP誘電体）
●一重シールド
|
カ
タ ロ グ 番 号 |
特
性 イ ン ピ ｜ ダ ン ス Ω |
内部導体
|
誘電体
|
外部導体
|
保護被覆
|
静
電 容 量 標 準 PF/m |
標準減衰量
（ｄB/km） |
導体
抵抗 20℃ 最大Ω/km |
試験
電圧 AC V/1分 |
絶縁
抵抗 最小 MΩ/km |
概算
質量 kg/km |
備考
|
||||||||||
|
材料
|
構成
本/mm |
外径
mm |
材料
|
色
|
外径
mm |
材料
|
構成
打数/持数/mm |
密度
最小 ％ |
材料
|
色
|
厚さ
mm |
仕
上 り 外 径 mm |
100
MHｚ |
400
MHｚ |
||||||||
| DFS010 | 20 ±5 |
SA | 7/0.26 | 0.78 | FEP | 赤 | 1.10 | SA | ※34/0.10 | 90 | FEP | 緑 | 0.15 | 1.60 | 250 | 590 | 1200 | 50.2 | 1000 | 1000 | 11 | – |
| DFS014 | 25 ±5 |
SA | 19/0.203 | 1.02 | FEP | 自然 | 1.62 | SA | 16/4/0.12 | 90 | FEP | 赤 | 0.30 | 2.82 | 195 | 418 | 862 | 29.7 | 1000 | 1000 | 21 | – |
| DFS017 | 25 ±5 |
SA | 19/0.29 | 1.45 | FEP | 自然 | 2.30 | SA | 16/5/0.12 | 90 | FEP | 青 | 0.25 | 3.48 | 195 | 306 | 639 | 14.9 | 1000 | 1000 | 34 | – |
| DFS020 | 50 ±5 |
SW | 7/0.10 | 0.30 | FEP | 自然 | 0.88 | SA | ※27/0.10 | 90 | FEP | 灰 | 0.10 | 1.28 | 95 | 504 | 921 | 832 | 1000 | 1000 | 4.5 | 0.8D 相当 |
| DFS024 | 50 ±3 |
SA | 1/0.32 | 0.32 | FEP | 自然 | 0.92 | SA | 16/3/0.10 | 90 | FEP | 灰 | 0.25 | 1.91 | 95 | 431 | 887 | 225 | 1000 | 1000 | 8.7 | 0.8D 相当 |
| DFS025 | 50 ±5 |
SW | 7/0.10 | 0.30 | FEP | 自然 | 0.85 | SA | 16/3/0.08 | 90 | FEP | 灰 | 0.10 | 1.45 | 95 | 504 | 921 | 832 | 1000 | 1000 | 5.3 | 0.8D 相当 |
| DFS027 | 50 ±5 |
SA | 19/0.08 | 0.40 | FEP | 自然 | 1.17 | SA | ※36/0.10 | 90 | FEP | 灰 | 0.15 | 1.67 | 95 | 389 | 803 | 196 | 1000 | 1000 | 7.2 | – |
| DFS030 | 50 ±2 |
SA | 7/0.18 | 0.54 | FEP | 自然 | 1.51 | SA | 16/4/0.12 | 90 | FEP | 灰 | 0.20 | 2.51 | 95 | 316 | 640 | 105 | 1000 | 1000 | 16 | 1.5D 相当 |
| DFS031 | 50 ±2 |
SA | 7/0.18 | 0.54 | FEP | 自然 | 1.51 | TA | 16/4/0.12 | 90 | FEP | 灰 | 0.30 | 2.71 | 95 | 316 | 640 | 105 | 1000 | 1000 | 16 | 1.5D 相当 |
| DFS040 | 50 ±2 |
SA | 7/0.32 | 0.96 | FEP | 自然 | 2.76 | SA | 16/5/0.16 | 90 | FEP | 灰 | 0.25 | 4.06 | 95 | 180 | 360 | 32.7 | 1000 | 1000 | 40 | 2.5D 相当 |
| DFS050 | 75 ±5 |
SW | 7/0.10 | 0.30 | FEP | 自然 | 1.63 | SA | ※35/0.14 | 90 | FEP | 黒 | 0.20 | 2.31 | 64 | 300 | 545 | 832 | 1000 | 1000 | 13 | 1.5C 相当 |
| DFS055 | 75 ±5 |
SW | 7/0.10 | 0.30 | FEP | 自然 | 1.61 | SA | 16/5/0.10 | 90 | FEP | 黒 | 0.20 | 2.51 | 64 | 300 | 545 | 832 | 1000 | 1000 | 14 | 1.5C 相当 |
| DFS060 | 75 ±3 |
SW | 1/0.26 | 0.26 | FEP | 自然 | 1.41 | SA | 16/4/0.10 | 90 | FEP | 黒 | 0.20 | 2.31 | 64 | 278 | 554 | 844 | 1000 | 1000 | 12 | 1.5C 相当 |
| DFS061 | 75 ±3 |
SW | 1/0.26 | 0.26 | FEP | 自然 | 1.41 | TA | 16/4/0.10 | 90 | FEP | 黒 | 0.30 | 2.51 | 64 | 278 | 554 | 844 | 1000 | 1000 | 12 | 1.5C 相当 |
| DFS070 | 75 ±3 |
SA | 1/0.50 | 0.50 | FEP | 自然 | 2.77 | SA | 16/5/0.16 | 90 | FEP | 黒 | 0.25 | 4.07 | 64 | 150 | 290 | 91.3 | 1000 | 1000 | 38 | 2.5C 相当 |
| DFS080 | 75 ±3 |
SA | 7/0.20 | 0.60 | FEP | 自然 | 3.20 | SA | 24/4/0.14 | 90 | FEP | 黒 | 0.25 | 4.40 | 64 | 157 | 310 | 84.8 | 1000 | 1000 | 43 | 3.0C 相当 |
| DFS090 | 75 ±3 |
SA | 19/0.18 | 0.90 | FEP | 自然 | 5.00 | SA | 24/5/0.18 | 90 | FEP | 黒 | 0.30 | 6.50 | 64 | 81 | 166 | 38.6 | 1000 | 1000 | 91 | 5.0C 相当 |
| DFS111 | 50 ±5 |
SW | 7/0.102 | 0.306 | FEP | 自然 | 0.85 | SA | 16/3/0.08 | 90 | FEP | 灰 | 0.12 | 1.49 | 95 | 504 | 921 | 832 | 1000 | 1000 | 5.5 | 0.8D 相当 |
※印は横巻きシールドです。（持数/mm）
極細DFSシリーズ
|
カ
タ ロ グ 番 号 |
特 性 イ ン ピ ｜ ダ ン ス Ω |
内部導体
|
誘電体
|
一次外部導体
|
二次外部導体
|
保護被覆
|
静
電 容 量 標 準 [PF/ m] |
標準減衰量(dB/m)
|
導
体 抵 抗 20℃ 最 大 [Ω/ km] |
試
験 電 圧 AC [V･ 1分] |
絶
縁 抵 抗 最 少 [MΩ･ Km] |
概
算 重 量 [kg/ Km] |
|||||||||||||
|
材料
|
構成
[本/mm] |
外径
[mm] |
材料
|
色
|
外径
[mm] |
材料
|
構成
[打数/本/mm] |
密度
最少 [%] |
構成
[打数/本/mm] |
密度
最少 [%] |
材料
|
色
|
外径
[mm] |
仕上
外径 [mm] |
900
MHz |
1.5
GHz |
1.9
GHz |
3.0
GHz |
|||||||
| DFS 280 |
50 | SA | 7/0.10 | 0.3 | FEP | 自然 | 0.85 | SA | 16/3/0.08 | 90 | － | － | ETFE | 灰 | 0.1 | 1.41 | 95 | 1.5 | 2 | 2.3 | 2.9 | 330 | 1000 | 1000 | 5.1 |
| DFS 281 |
50 | SA | 7/0.10 | 0.3 | FEP | 自然 | 0.85 | TA | 16/3/0.08 | 90 | － | － | ETFE | 灰 | 0.1 | 1.41 | 95 | 1.5 | 2 | 2.3 | 2.9 | 330 | 1000 | 1000 | 5.1 |
| DFS 240 |
50 | SA | 1/0.16 | 0.16 | FEP | 自然 | 0.46 | TA | 16/3/0.05 | 90 | － | － | ETFE | 灰 | 0.08 | 0.85 | 95 | 2.3 | 3 | 3.4 | 4.4 | 891 | 300 | 1000 | 1.8 |
| DFS 241 |
50 | SAT | 7/0.05 | 0.15 | FEP | 自然 | 0.42 | TA | 16/3/0.05 | 90 | － | － | ETFE | 灰 | 0.08 | 0.81 | 95 | 2.9 | 3.8 | 4.3 | 5.5 | 1660 | 300 | 1000 | 1.7 |
| DFS 270 |
50 | SA | 7/0.08 | 0.24 | FEP | 自然 | 0.66 | TA | 16/4/0.05 | 90 | － | － | ETFE | 灰 | 0.1 | 1.09 | 95 | 1.9 | 2.7 | 3.0 | 3.8 | 559 | 500 | 1000 | 2.8 |
| DFS 270W |
50 | SA | 7/0.08 | 0.24 | FEP | 自然 | 0.66 | TA | 16/4/0.05 | 90 | 16/5/0.05 | 90 | ETFE | 灰 | 0.1 | 1.31 | 95 | 1.9 | 2.6 | 2.9 | 3.7 | 559 | 500 | 1000 | 4.6 |
●最低受注数量：1000m（20m以上で8条長以内の組み合わせになる場合があります。)
可動部用DFSシリーズ(FEP誘導体)
| カ タ ロ グ 番 号 |
特
性 イ ン ピ ｜ ダ ン ス Ω |
内部導体
|
誘電体
|
外部導体
|
保護被覆
|
静電
容量 標準 [PF/m] |
標準減衰量
|
導体
抵抗 20℃ 最大 [Ω/km] |
概算
重量 [kg/Km] |
||||||||||
|
材料
|
構成
[本/mm] |
外径
[mm] |
材料
|
色
|
外径
[mm] |
材料
|
構成
[本/mm] |
材料
|
色
|
仕上
外径 [mm] |
100
MHz |
300
MHz |
1000
MHz |
3000
MHz |
|||||
| DFS 400 |
50 | SL | 19/0.079 | 0.395 | FEP | 自然 | 1.14 | SAT | 16/4/0.08 | FEP | 灰 | 2.0 | 95 | 390 | 680 | 1280 | 2460 | 241 | 9.3 |
| DFS 405 |
50 | SL | 19/0.079 | 0.395 | FEP | 自然 | 1.19 | SAT | ※144/0.08 | FEP | 灰 | 1.9 | 95 | 370 | 650 | 1290 | 2570 | 241 | 7.8 |
| DFS 410 |
50 | SL | 19/0.102 | 0.478 | FEP | 自然 | 1.42 | SAT | 16/5/0.08 | FEP | 灰 | 2.3 | 95 | 316 | 560 | 1060 | 2050 | 147 | 12.2 |
| DFS 415 |
50 | SL | 19/0.102 | 0.478 | FEP | 自然 | 1.46 | SAT | ※154/0.08 | FEP | 灰 | 2.1 | 95 | 305 | 540 | 1080 | 2180 | 147 | 10.3 |
| DFS 420 |
50 | SL | 19/0.127 | 0.597 | FEP | 自然 | 1.80 | SAT | 16/6/0.08 | FEP | 灰 | 2.7 | 95 | 251 | 446 | 856 | 1680 | 93.2 | 16.6 |
| DFS 425 |
50 | SL | 19/0.127 | 0.597 | FEP | 自然 | 1.84 | SAT | ※167/0.08 | FEP | 灰 | 2.5 | 95 | 245 | 435 | 878 | 1800 | 93.2 | 14.3 |
| DFS 430 |
50 | SL | 19/0.160 | 0.752 | FEP | 自然 | 2.30 | SAT | 24/5/0.08 | FEP | 灰 | 3.2 | 95 | 200 | 356 | 692 | 1380 | 57.4 | 23.1 |
| DFS 440 |
50 | SL | 19/0.203 | 0.955 | FEP | 自然 | 2.95 | SAT | 24/5/0.10 | FEP | 灰 | 4.0 | 95 | 158 | 285 | 562 | 1140 | 35.1 | 35.8 |
| DFS 450 |
75 | SL | 19/0.079 | 0.395 | FEP | 自然 | 2.23 | SAT | 24/5/0.08 | FEP | 黒 | 3.1 | 64 | 209 | 373 | 723 | 1440 | 241 | 20.3 |
| DFS 455 |
75 | SL | 19/0.079 | 0.395 | FEP | 自然 | 2.21 | SAT | ※165/0.10 | FEP | 黒 | 2.9 | 64 | 210 | 375 | 764 | 1580 | 241 | 18.1 |
| DFS 460 |
75 | SL | 19/0.102 | 0.478 | FEP | 自然 | 2.67 | SAT | 24/6/0.08 | FEP | 黒 | 3.6 | 64 | 174 | 313 | 612 | 1240 | 147 | 26.4 |
| DFS 465 |
75 | SL | 19/0.102 | 0.478 | FEP | 自然 | 2.67 | SAT | ※165/0.12 | FEP | 黒 | 3.4 | 64 | 174 | 313 | 643 | 1350 | 147 | 35.3 |
| DFS 470 |
75 | SL | 19/0.127 | 0.597 | FEP | 自然 | 3.34 | SAT | 24/6/0.10 | FEP | 黒 | 4.3 | 64 | 142 | 257 | 510 | 1050 | 93.2 | 39.4 |
| DFS 480 |
75 | SL | 19/0.160 | 0.752 | FEP | 自然 | 4.24 | SAT | 24/7/0.10 | FEP | 黒 | 5.3 | 64 | 114 | 210 | 425 | 894 | 57.4 | 58.3 |
| DFS 490 |
75 | SL | 19/0.203 | 0.955 | FEP | 自然 | 5.43 | SAT | 32/7/0.10 | FEP | 黒 | 6.5 | 64 | 92 | 172 | 355 | 766 | 35.1 | 85.9 |
※1横巻ｼｰﾙﾄﾞです。(持数/mm)
●絶縁抵抗最少：1000MΩ/Km
●試験電圧 AC 1000V/1分
DFSシリーズ(FEP誘導体)
| カ タ ロ グ 番 号 |
特
性 イ ン ピ ｜ ダ ン ス Ω |
内部導体
|
誘電体
|
外部導体
|
保護被覆
|
静電
容量 標準 [PF/m] |
標
準 減 衰 量 |
導体
抵抗 20℃ 最大 [Ω/km] |
試験
電圧 AC [V・1分] |
絶縁
抵抗 最少 [MΩ･Km] |
概算
重量 [kg/Km] |
|||||
|
材料
|
構成
[本/mm] |
材料
|
外径
[mm] |
材料
|
構成
[本/mm] |
材料
|
色
|
仕上
外径 [mm] |
||||||||
| DFS 320 |
50 | SAT | 7/0.03 | FEP | 0.26 | TAT | 27/0.03 | PFA | 灰 | 0.42 | 95 | 1650 | 4620 | 300 | 1000 | 0.46 |
| DFS 330 |
50 | SAT | 7/0.05 | FEP | 0.44 | TAT | 44/0.03 | PFA | 灰 | 0.6 | 95 | 980 | 1660 | 300 | 1000 | 0.91 |
| DFS 370 |
75 | SAT | 7/0.05 | FEP | 0.82 | TA | 49/0.05 | PFA | 黒 | 1.02 | 64 | 540 | 1660 | 300 | 1000 | 3.66 |
●絶縁抵抗最少：1000MΩ/Km
●試験電圧 AC 1000V/1分
SGCシリーズ
仕上外径が0.5mm以下の超極細同軸ケーブルおよび、アセンブリを提供できます。
MEMS、ヒューマノイドロボット内部配線などにご検討下さい。
| 単位 | AWG 40 | AWG 42 | AWG 44 | AWG 46 | ||
|
中心導体
|
材質
|
－
|
錫ﾒｯｷ銅合金
|
錫ﾒｯｷ銅合金
|
銀ﾒｯｷ銅合金
|
銀ﾒｯｷ銅合金
|
|
構成
|
本/mm
|
7/0.03
|
7/0.025
|
7/0.02
|
7/0.016
|
|
|
外径
|
mm
|
0.09
|
0.075
|
0.06
|
0.048
|
|
|
誘電体
|
材質
|
－
|
PFA
|
PFA
|
PFA
|
PFA
|
|
外径
|
mm
|
0.22
|
0.16
|
0.14
|
0.12
|
|
|
ｼｰﾙﾄﾞ
|
材質
|
－
|
錫ﾒｯｷ銅合金
|
錫ﾒｯｷ銅合金
|
錫ﾒｯｷ銅合金
|
錫ﾒｯｷ銅合金
|
|
外径
|
mm
|
0.3
|
0.22
|
0.2
|
0.16
|
|
|
ｼﾞｬｹｯﾄ
|
材質
|
－
|
PFA
|
PFA
|
PFA
|
PFA
|
|
外径
|
mm
|
0.36
|
0.28
|
0.26
|
0.2
|
|
|
導体抵抗
|
Ω/km
|
5100 以下
|
6650 以下
|
9250 以下
|
14500 以下
|
|
|
特性ｲﾝﾋﾟｰﾀﾞﾝｽ
|
Ω
|
45
|
42
|
45
|
45
|
|
|
静電容量
|
pF/m
|
110
|
115
|
110
|
110
|
|
|
許容電流
|
mA
|
340
|
270
|
200
|
150
|
|
●絶縁抵抗最少：1000MΩ/Km
●試験電圧 AC 1000V/1分
