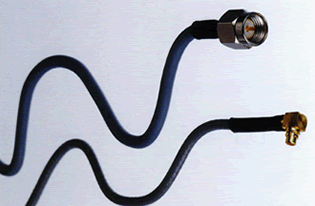

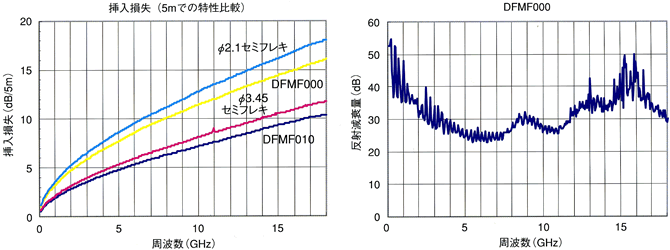

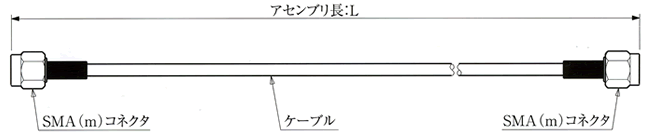

セミリジットケーブルと損失が同等でありながらセミフレキシブルケーブルより柔らかく曲げ加工性に優れた製品です。
標準的な2サイズを用意しています。主に通信機器内部などの組込み用として周波数はDC～18GHzまで使用可能です。
とくに形状安定性に優れ、その場で手軽にフォーミングを行い、装置へ組込むことが可能で、作業効率を向上させることが出来ます。
| 製品名 | 最大使用周波数 | ケーブル外形 | 静止最小曲げ半径*1 | 反射減衰量 | 備考 |
| DFMF000 | 18GHz | 3.0mm | 10mm | Typ.20dB | Ф2.1相当 |
| DFMF010 | 18GHz | 4.4mm | 15mm | Typ.20dB | Ф3.45相当 |
*1 固定配線専用です。(繰返し屈曲用途には向きません)

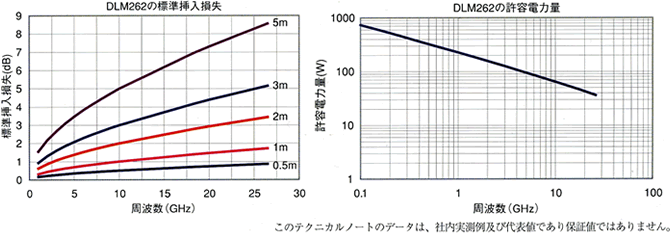

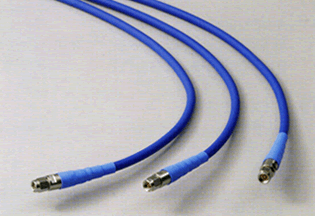

マイクロ波計測用に開発された非常にフレキシブルなケーブルです。柔軟で反発力がないため、被測定物をいためる心配がありません。
また、キャリブレーション後の曲げに対する位相安定性に優れ、さらに、ケーブルの曲げ耐久性とコネクタ部の耐久性にも優れています。マイクロ波計測用に最適なケーブルとなっています。
| 最大使用周波数(GHz) | 特性インピーダンス(Ω) | 静電容量標準(pF/m) | 伝搬遅延時間(ns/m) | 波長短縮率標準(%) |
| 26.5 | 50±1 | 88 | 4.4 | 76 |
| 高次モード周波数標準(GHz) | 耐電圧AC(KVrms・1分) | 絶縁抵抗(MΩ・km以上) | 反射減衰量(dB以上) | |
| 27.5 | 0.7 | 1000 | f≦18.5GHz：19 18.5＜f≦26.5GHz：17 |
| 静止最小曲げ半径(mm) | ケーブル外径(mm) | ケーブル質量(g/m) | 連続使用温度範囲(℃) |
| 20 | 6.0 | 64 | -30～+85 |

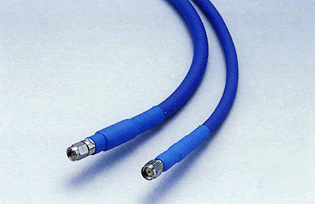

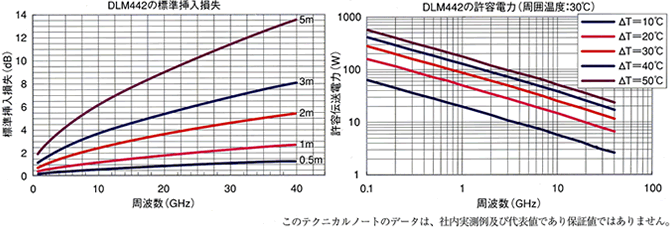

マイクロ波計測用に開発された非常にフレキシブルなケーブルです。柔軟で反発力がないため被測定物をいためる心配がありません。また、標準の保護管付きタイプでは、機械的な動きに伴うダメージを軽減し、曲げに対する位相及び伝搬遅延時間の安定性に優れており、マイクロ波及び高速デジタル計測用に最適なケーブルとなっています。オプション対応として、保護管なしのタイプも用意しています。
従来のJMCAに比べて、非常に柔らかく、測定リードとしてご使用いただくのに最適です。
ケーブルが硬いと、被測定物をいためる心配があります。また、測定時に固定するといった手間が省けます。
| 最大使用周波数(GHz) | 特性インピーダンス(Ω) | 静電容量標準(pF/m) | 伝搬遅延時間(ns/m) | 波長短縮率(%) |
| 40 | 50±1 | 88 | 4.35 | 77 |
| 高次モード周波数標準(GHz) | 耐電圧AC(KVrms・1分) | 絶縁抵抗(MΩ・km以上) | 反射減衰量(dB以上) f：周波数(GHz) |
|
| 40.5 | 0.6 | 1000 | 19dB(0.5≦f≦18.5) |
| 静止最小曲げ半径(mm) | ケーブル外径(mm) | ケーブル質量(g/m) | 連続使用温度範囲(℃) |
| 20 | 9.5 | 135 | -30～+85 |
本製品は受注生産となりますがご注文後5営業日での出荷となります。数量がまとまった場合は、別途調整させていただきます。
本製品は測定用リードケーブルとしてコネクタ取り付け部の機械強度を向上させたものですが、万が一、ご使用中に首折れなどが生じた場合は次の条件で無償修理サービスを実施させていただきます。
・当社出荷後1年以内に限り最大1回の無償修理
・屋内使用、測定用として常温環境下(室温)でご使用の場合に限らせていただきます。
・オプション対応の保護管無しの場合は無償修理対象外とさせていただきます。
