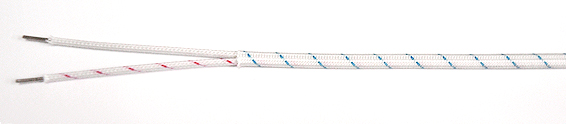

ガラス被覆熱電対線

絶縁体および外被にガラス繊維を使用した被覆熱電対線です。
ガラスは耐熱用の絶縁材料としては、最も一般的なもので、250℃まで使用できますが、ただ絶縁抵抗が低く湿気の多い所での使用には不向きです。識別は色糸を混ぜ編みしたｽｼﾞ色入りになります。

記　　　号	導体径標準 mm	仕上外径標準 mm	電気抵抗標準 Ω/m	色　　　　相
				絶　縁　体		外被
				＋	−	外被
K-H-GF 0.1×1P	0.1	0.8×1.2	123.5	赤	白	青
K-H-GF 0.2×1P	0.2	0.9×1.3	30.9	赤	白	青
K-H-GF 0.32×1P	0.32	1.4×2.3	12.1	赤	白	青
K-H-GF 0.65×1P	0.65	2.0×3.4	2.95	赤	白	青
K-H-GF 1.0×1P	1.0	2.3×4.1	1.25	赤	白	青
T-H-GF 0.1×1P	0.1	0.8×1.2	64.6	赤	白	茶
T-H-GF 0.2×1P	0.2	0.9×1.3	16.2	赤	白	茶
T-H-GF 0.32×1P	0.32	1.4×2.3	6.17	赤	白	茶
T-H-GF 0.65×1P	0.65	2.0×3.4	1.50	赤	白	茶
T-H-GF 1.0×1P	1.0	2.3×4.1	0.63	赤	白	茶
J-H-GF 0.2×1P	0.2	0.9×1.3	19.6	赤	白	黄
J-H-GF 0.32×1P	0.32	1.4×2.3	7.64	赤	白	黄
J-H-GF 0.65×1P	0.65	2.0×3.4	1.70	赤	白	黄
J-H-GF 1.0×1P	1.0	2.3×4.1	0.72	赤	白	黄
E-H-GF 0.1×1P	0.1	0.8×1.2	150.2	赤	白	紫
E-H-GF 0.2×1P	0.2	0.9×1.3	37.6	赤	白	紫
E-H-GF 0.32×1P	0.32	1.4×2.3	14.7	赤	白	紫
E-H-GF 0.65×1P	0.65	2.0×3.4	3.56	赤	白	紫
E-H-GF 1.0×1P	1.0	2.3×4.1	1.50	赤	白	紫
