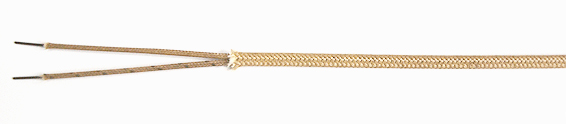

高耐熱シリカガラス被覆Kタイプ熱電対線 K-SI
絶縁体および外被にシリカガラスを使用した被覆熱電対線です。
常用限度温度は400℃で、短時間使用できる＊熱使用限度温度は600℃です。
高温での耐熱、電気絶縁性に優れ熱電対素線の常用限度温度付近までほとんど強度低下が無く、優れた柔軟性を保っています。ポリイミド塗料は茶褐色で焼き付けを施すため全体に茶褐色をしており、＋側の識別は黒糸スジ入りとなります。
＊導体径が0.32φmmの熱使用限度温度は500℃です。
| 記 号 | 導体径 標準 mm |
仕上外径 標準 mm |
電気抵抗 標準 Ω/m |
色 相 | ||
|---|---|---|---|---|---|---|
| 絶 縁 体 | 外被 | |||||
| ＋ | − | |||||
K-SI 0.32×1P |
0.32 | 1.6×2.3 | 12.1 | 黒ｽｼﾞ | 茶褐色 | 茶褐色 |
K-SI 0.65×1P |
0.65 | 2.3×3.4 | 2.95 | 黒ｽｼﾞ | 茶褐色 | 茶褐色 |
K-SI 1.0 ×1P |
1.0 | 2.7×4.3 | 1.25 | 黒ｽｼﾞ | 茶褐色 | 茶褐色 |
